川藏聯網工程

緩釋型離子接地裝置

技術規范建議書

2013年7月

西南電力設計院

川藏聯網工程是為了貫徹落實黨中央、國務院實施國家西部大開發戰略，服務藏區經濟社會跨越式發展和長治久安的重要工程。中央第五次西藏工作座談會對工程建設做了重要部署，對工程按期建成投運提出了明確要求。建設川藏聯網工程不僅是落實中央決策部署的重要舉措，也是公司積極履行社會責任的重要體現。

工程大多處于高海拔、高山峻嶺地段，沿線氣候條件惡劣，建設環境復雜，交通條件差，施工難度極大。同時，工程沿線大多處于藏區，事關民族團結、社會穩定，維穩壓力大。

為了使川藏聯網工程達到國網公司優質工程，線路接地也是一個重要環節。為了更好把握接地材料質量，使全線桿塔接地電阻滿足輸變電工程建設規范要求和環保要求，特編此技術規范。

1.總則

1.1本規范適用于川藏聯網輸電線路工程用緩釋型離子接地裝置

的設計、生產、招標、施工及驗收工作。

1.2本技術規范書提出的是最低限度的技術要求，各施工單位采用的設備及其組成的接地網應符合本技術規范的要求。

1.3參照±800kV溪洛渡-浙西、750kV二通道輸電項目以及四川、西藏地區輸電線路工程對接地材料選用經驗，為確保產品質量，建議對本工程可能的供貨廠家進行調研和技術交底。

2  規范性引用文件

下列文件對于本文件的應用是必不可少的。凡是不注日期的引用文件，其最新版本適用于本標準。

GB50169《電氣裝置安裝工程接地裝置施工及驗收規范》

GB50065《交流電氣裝置的接地設計規范》

GB/T21698《復合接地體技術條件》

DL/T380《接地降阻材料技術條件》

JGJ18《鋼筋焊接及驗收規程》

GB/T 1527-2006《銅及銅合金拉制管》

GB/T 14976-2002《流體輸送用不銹鋼無縫鋼管》

GB/T 470-2008《鋅錠》

GB/T 699《優質碳素結構鋼》

3  術語和定義

下列術語和定義適用于本標準。

3.1 緩釋型離子接地裝置

包括離子接地電極單元和復合回填料等部分。在本工程中線路接地網上使用，通過電極單元不斷向土壤周圍釋放導電離子，達到降低線路接地電阻的目的。

3.2 離子接地電極單元

由不銹鋼復合材料管（或銅管）制成，里面充有專用的導電材料（內填料）。表面鉆有小孔，利于向土壤中釋放導電粒子。

3.3 土壤預處理劑：

土壤預處理劑含有快速成膜、保濕和擴大表面張力等性能的物質，能迅速將土壤表面處理成滲透通道并能鎖住水分。同時增強土壤與復合回填料的接合力，形成致密導電膜，增大接觸面積，增強泄流能力。

3.4 復合回填料

輔助降阻的主要材料，能緊密包裹電極單元，降低接觸電阻，延緩金屬體的腐蝕。

3.5 泄流環

    緩釋型離子接地裝置專用的一種金屬導流裝置、專用于引導雷擊引起大電流起到保護接地單元、降低跨步電壓作用。

3.6 放熱熔接

一種金屬連接工藝，利用化學反應熱作為熱源產生高溫，熔融金屬成為液態金屬注入特制的模具，在模具的型腔中與需要連接的接頭融為一體，形成符合工程需求的形狀、尺寸的熔焊接頭。工作時需要有專用的模具和熔粉，不需要電源。

4  基本規定

4.1 本工程中，緩釋型離子接地裝置一般使用在土壤電阻率較高或塔位地形受限制的地區。

4.2 緩釋型離子接地裝置的供應商應滿足國網公司所規定的資質業績要求，產品具有在有效期內的專業檢測機構檢測的產品檢測報告。

4.3 本工程使用的緩釋型離子接地裝置的有效使用年限應與本工程線路接地裝置運行壽命周期保持一致，在此期間的維修保養由供應商負責；供應商必須在使用單位到場時進行保養維修。

4.4 緩釋型離子接地裝置不應對環境有任何影響，放射性核素和重金屬元素限量應符合DL/T 380《接地降阻材料技術條件》要求。

4.5施工所用的原材料和工器具應符合GB50169《電氣裝置安裝工程接地裝置施工及驗收規范》的要求。

4.6 用于施工、安裝的測量和檢驗設備（如儀器、儀表、量具等）均應在檢定有效期內。

4.7 緩釋型離子接地裝置安裝施工應按照批準的設計文件、本規范書和供應商作業指導書進行。

4.8 使用單位應對每批次使用的緩釋型離子接地裝置至少抽出一套樣品，經國網公司認可的權威檢測機構檢測。檢測項目和檢測結果應符合表5.1要求。

4.9 抽樣檢測中如有一項不合格可再進行一次抽樣檢測，如有兩項以上不合格或第2次抽檢有一項不合格則作為產品不合格處理。

5  技術要求

5.1 緩釋型離子接地裝置的復合回填料、內填料的工頻電阻率：≤1.0Ω•m；

5.2 緩釋型離子接地裝置的復合回填料的pH值7.0～12.0；

5.3 經沖擊電流耐受試驗前后，緩釋型離子接地裝置復合回填料的工頻電阻變化率≤5%；

5.4 經工頻電流耐受試驗前后，緩釋型離子接地裝置復合回填料的工頻電阻變化率≤5%；

5.5 緩釋型離子接地裝置的全部材料均應滿足DL/T380《接地降阻材料技術條件》要求。

5.6 緩釋型離子接地裝置的全部材料均不應在生產、運輸、施工和使用中對人、畜和周圍的環境造成任何影響。

5.7緩釋型離子接地裝置應通過GB/T21698 規定的降阻效果試驗，降阻效果應小于0.7。

5.8 出廠報告和送檢報告結果參照表5.1。

表5.1緩釋型離子接地裝置技術要求表

5.10 用于與接地體連接部位采用彎折成“L”形的扁鐵焊接，焊接長度不小于100mm，且須雙面焊接。不允許另外再用短節材料焊接做過渡連接。鋼材必須在鍍鋅前先進行折彎加工。折彎后預留的用于焊接部位長度不得小于100mm。

6  產品材料要求

鑒于目前緩釋型緩釋型離子接地裝置尚無統一的行業標準，且生產廠家眾多，本技術規范書對本工程用緩釋型離子接地裝置主要原材料及相關要求做如下規定：

6.1電極單元

6.1.1 原材料標準

a) 電極單元用銅材質應符合 GB/T 5231 中 Cu+Ag≥99.90% 的規定。

b) 電極單元用不銹鋼材質應符合 GB/T 20878 中的規定。

c) 金屬管體用不銹鋼包鋼中不銹鋼材質應符合 GB/T 20878 中的規定， 鋼材質應符合 GB/T 699 中規定。

d) 金屬管體用鋅包鋼中鋅材質應符合 GB/T 470 中 Zn≥99.90% 的規定， 鋼材質應符合 GB/T 699 中規定。

6.1.2 尺寸標準

緩釋型離子接地裝置電極單元可采用下表中的材料，其內徑、壁厚及包覆層厚度必須滿足下表中的要求。電極單元的長度不得小于1500mm。

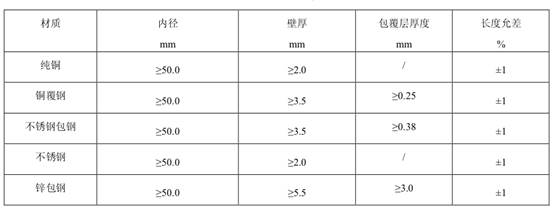

表6.1               電極單元材料及主要參數

結合本工程實際情況，建議采用304材質不銹鋼管。

6.1.2 電極性能

6.1.2.1內壁耐腐蝕性能

a) 在 10%HCl 溶液 23±2 ℃ 浸泡 168 小時， 表面無變色、 無起泡、 無脫落。

b) 在 10%NaCl 溶液 23±2 ℃ 浸泡 168 小時， 表面無變色、 無起泡、 無脫落。

c) 在 10%NaOH 溶液 23±2 ℃ 浸泡 168 小時， 表面無變色、 無起泡、 無脫落。

6.1.2.2外壁耐腐蝕性能

外填料對金屬管體外壁的腐蝕性能：

銅質 ≤0.010mm/a

不銹鋼質 ≤0.005mm/a

鋅包鋼質 ≤0.030mm/a

6.2內填料

6.2.1 重量

內填料重量： ≥ 2.0Kg/m 。

6.2.2 緩釋特性

a) 內填料有效釋放時間應不低于 10 年。

b) 內填料緩釋特性： 試驗開始后 72 小時測試電阻與 1 小時測試電阻。

6.3 外填料

6.3.1 重量

外填料重量： ≥ 25Kg/m 。
6.3.2 電氣特性要求

a) 工頻電阻率 ≤4.0Ω·m 。
b) 沖擊電流耐受試驗： 試驗前后的工頻電阻增長率 ≤5% 。
c) 工頻電流耐受試驗： 試驗前后的工頻電阻增長率 ≤5% 。

6.3.3 pH 值

外填料 pH 值： 7 ～ 12 。

6.3.4主要成分

結合本工程情況，禁止使用膨脹土加鹽作為外填料的主要成分使用，在滿足其他技術條件要求的情況下可采用優質鱗片石墨（含碳量90%以上）或石油煅燒焦碳作為外填料的主要成分，其顆粒成分200目以上含量應大于90%。

當采用石油煅燒焦碳時，石油煅燒焦碳應該滿足以下要求：

（1）物理特性

原材料	優質石油焦碳
電阻率(容重1.1g/cm3時)	<0.3 Ω.m
容重	900～1100 kg/ m3
比重	2g/cm3
空隙率	45%~55%
熱容率（含水率10%時）	≥1.1J/(cm3·k)

（2）化學成分

濕度	<0.1%
揮發性	≤0.5%
灰塵	< 1.0 %
硫	< 1.0 %
鐵	< 0.04%
硅	< 0.06 %
碳	≥95%
其它	余量

為了保證供貨的產品質量，上述參數應通過電力試驗（質檢）單位的抽樣測試，廠家應出示試驗報告（建議由中國電科院進行相關檢測）。在供貨過程中必須隨機抽樣檢測，試驗費用由供貨廠家承擔。

6.4 引出線、連接線、泄流環

6.4.1 引出線、連接線、連接線使用壽命應與金屬管體一致，和金屬管體相同的材質，截面積應滿足 GB50065 中 4.3.4 條的要求。

6.4.2 連接線與金屬管體的連接應采用放熱焊接

6.4.3 連接線長度不小于 5m、引出線長度不小于1m、泄流環直徑不小于0.8m。

7  生產工藝和現場驗收要求

7.1 緩釋型離子接地裝置電極單元應采用6.1中規定的材料,應符合GB/T 1527-2006《銅及銅合金拉制管》和GB/T 14976-2002《流體輸送用不銹鋼無縫鋼管》；建議材質采用T2銅材或304不銹鋼。

7.2 電極單元應平直，表面無污物、無明顯腐蝕斑，無明顯變形。

7.3 緩釋型離子接地裝置質量標準、工藝參數、外觀數據應符合下表要求。

表7.3.1緩釋型離子接地裝置技術要求

序號	項目		要  求
1	金屬電極單元（每套）	配置	1支（銅、不銹鋼或者鋅包鋼）
2		外徑	參考表6.1
3		壁厚	參考表6.1
4		長度	1500±10mm
5	復合回填料		≥150kg/套
6	土壤預處理劑		≥150kg/套
7	泄流環		直徑：12mm  環徑：800mm
8	緩釋型離子接地裝置總長度		≥8m

7.4 緩釋型離子接地裝置驗收資料應包括：

    a.國網公司認可的的權威檢測機構5年之內有效的檢測報告。

b.產品標志：應包含型號規格；商標；產品生產批次號。

c.包裝外部必須附有牢固清晰的標志，其上應包含內容：供方名稱或商標；規格；數量“防雨”等圖示；重量；出廠編號。

d.產品檢驗合格標簽，應包括以下內容：檢驗合格號、檢驗合格印章、檢驗日期。

e.產品使用安裝說明書

7.5 緩釋型離子接地裝置包裝要求應與使用和安裝單位溝通，符合施工現場要求。

電極單元：產品先用牛皮紙或透明塑料拉膜包裹，再套塑料袋密封，最后用包裝箱包裝。

復合回填料：用雙層紙塑袋或塑料桶包裝。

8  現場安裝施工要求

8.1 緩釋型離子接地裝置的施工安裝必須按照設計圖紙和供應商施工說明書進行，供應方安裝技術人員必須到場指導、協助安裝。

8.2接地溝開挖

a.按設計要求開挖整個接地溝，要求溝底平整，無碎石、磚頭等凸出物；

c.將復合回填料均勻平鋪放在溝底；

8.3電極單元施工步驟

a.按緩釋型離子接地裝置施工示意圖，先電極單元開孔密封膠帶撕開，將放入接地溝中間，注意將電極單元開孔面向下；

b.在電極單元及附屬導體周圍加入復回填料并完全包裹；

c.回填素土并夯實。

8.4與主地網的鏈接

a. 離子接地極與主地網應進行有效地連接，連接材料應符合設計要求，連接工藝符合    GB50169《電氣裝置安裝工程接地裝置施工及驗收規范》。

b.連接后對連接處應進行防腐處理，涂刷瀝青或防腐導電漆。由供應方簽證、工程監理檢查、拍照、認可后方可回填。

9　技術服務、檢驗和監造

9.1　技術服務

9.1.1　概述

9.1.1.1　賣方應指定一名工地代表，配合買方及安裝承包商之間的工作。賣方應指派合格的有經驗的安裝監督人員和試驗工程師，對合同設備的安裝和現場試驗等進行技術指導。賣方指導人員應對所有安裝工作的正確性負責，除非安裝承包商的工作未按照賣方指導人員的意見執行，并且賣方指導人員應立即以書面形式將此情況通知買方。

9.1.1.2　賣方在投標時即應向買方提供技術服務計劃，包括服務內容、日程、工作人、日數等。買、賣雙方據此共同確認一份詳盡的安裝工序和時間表，作為賣方指導安裝的依據，并列出安裝承包商應提供的人員和工具的類型及數量。

9.1.1.3　買賣雙方應該根據工地施工的實際工作進展，通過協商決定賣方技術人員的專業、人員數量、在工地服務的持續時間以及到達和離開工地的日期。

9.1.2　任務和責任

9.1.2.1　賣方指定的工地代表，應在合同范圍內全面與買方工地代表充分合作與協商，以解決合同有關的技術和工作問題。雙方的工地代表，未經雙方授權，無權變更和修改合同。

9.1.2.2　賣方技術人員代表賣方，完成合同規定有關設備的技術服務，指導、監督設備的安裝和驗收試驗。

9.1.2.3　賣方技術人員應對買方人員詳細地解釋技術文件、圖樣、運行和維護手冊以及有關的注意事項等，并解答和解決買方在合同范圍內提出的技術問題。

9.1.2.4　賣方技術人員有義務協助買方在現場對運行和維護的人員進行必要的培訓。

9.1.2.5　賣方技術人員的技術指導應是正確的，如因錯誤指導而引起設備和材料的損壞，賣方應負責修復、更換和（或）補充，其費用由賣方承擔，該費用中還包括進行修補期間所發生的服務費。買方的有關技術人員應尊重賣方技術人員的技術指導。

9.1.2.6　賣方代表應尊重買方工地代表，充分理解買方對安裝、試驗工作提出的技術和質量方面的意見和建議，使設備的安裝達到雙方都滿意的質量。如因賣方原因造成安裝或試驗工作拖期，買方有權要求賣方的安裝監督人員或試驗工程師繼續留在工地服務，且費用由賣方自理。如因買方原因造成安裝或試驗拖期，買方根據需要有權要求賣方的安裝監督人員或試驗工程師繼續留在工地服務，并承擔有關費用。

9.1.2.7　賣方應將技術服務費用，包括由工廠至現場的往返差旅費進行分項報價。提供現場服務的費用將包括在議（評）標價中，并增列入合同。

9.2　在賣方工廠的檢驗和監造

9.2.1　工廠檢驗

工廠檢驗由工廠按國家產品標準規定自行完成逐個試驗和抽樣試驗，合格后入成品庫。出廠檢驗報告應包括逐個試驗和抽樣試驗的數據和結論。

9.2.1.1　賣方在發貨前負責對產品的質量、規格和數量進行準確的和全面的檢驗，并出具其產品質量合格證書、出廠檢驗報告和買方所要求的其他的檢驗項目、數據和資料。除非買方書面放棄檢驗，凡未經檢驗合格的產品不得從制造地點發運，在任何情況下都只有在規定的試驗全部合格后，產品才能發運。

9.2.1.2　賣方應在工廠檢驗開始的15天前，用信件或傳真通知買方，買方對每批產品派工程師到工廠，參加貨物的組裝、例行試驗和包裝。如果買方未及時趕到，賣方按時進行工作，買方應認可其結果。

9.2.1.3　買方的代表，有權在合同有效期內任何時間進入工廠和緩釋型離子接地裝置生產的所有地點，以及對賣方所進行的試驗進行不受限制的檢查；同時，賣方應為買方代表提供充分的便利條件。

9.2.1.4　賣方應就開工時間和產品制造各階段的進度，提前與買方取得聯系，以便對檢驗工作作出安排。

9.2.1.5　在貨物發運之前，每種產品檢驗報告6份副本應提前送交買方。

9.2.2　第三方抽樣試驗（由買方?jīng)Q定）

9.2.2.1　在貨物發運之前，由第三方（國家授權的產品質檢中心）到工廠成品庫隨機抽樣，并按第4.9條進行抽樣試驗。試驗地點可以在質檢中心，也可以在工廠內。詳細的抽樣試驗時間表應在開始試驗前15天提交買方和第三方。若買方和第三方均未按時到達，賣方可自行試驗，買方應認可試驗結果。

9.2.2.2　抽樣試驗由第三方出具檢驗報告。6份報告副本在檢驗結束后4周內或按買方要求的期限內送交買方。

9.2.3　監造

買方有權派遣其檢驗人員到賣方及其分包商的車間場所，對產品的加工制造進行檢驗和監造。買方派遣的代表的身份將以書面形式通知賣方。

監造范圍：

1） 原材料、附件進廠檢驗，生產過程的各個環節監督，成品的檢驗；監造者有權到產品的生產車間和部門了解生產信息，并提出監造中發現的問題（如有）。

2） 生產進度。

3） 生產過程中出現的質量問題的處理和備忘錄的建立。

買方和監造單位可制定內容更為詳盡的監造大綱，并按大綱進行監造。

監造人員將不簽署任何質量證明文件，買方人員參加工廠檢驗既不能解除賣方按合同應承擔的責任，也不替代到貨后買方的檢驗。

9.3　現場檢驗（含到達合同交貨地和施工現場的檢驗）

現場檢驗是否進行以及試驗項目和內容由買方視情況決定。

9.3.1　當貨物運到指定合同交貨地后，買方及委托的質檢機構將在車站根據裝貨清單檢查收到的貨物的數量、包裝情況及運輸和裝卸中是否引起物理損壞或丟失。若買方認為有必要再次進行抽樣檢驗，賣方有權參加檢驗。根據檢驗結果，如果貨物數量和質量不滿足合同要求，賣方應根據買方的要求對貨物免費進行更換，并承擔本批次的抽樣試驗費用。

現場抽樣的試驗項目由買方確定，試驗單位由買方指定。試驗前7天通知賣方，若賣方不能參加或未按時到達，應認可買方的試驗結果。如試驗合格，費用由買方承擔；如試驗不合格，則該批交貨緩釋型離子接地裝置作退貨處理，并由賣方承擔試驗費用。

9.3.2　當貨物到達施工現場，在拆除外包裝后，安裝前7天內買方書面通知賣方到現場進行檢查；若賣方未按通知時間到達現場或書面答復不派人參加開箱檢查，發現質量、規格、數量等與合同規定不符時責任由賣方承擔。

10　包裝與運輸

10.1　概述

所有對緩釋型離子接地裝置的包裝應符合最新的國家標準或行業推薦標準的要求，應具有良好的防潮、防振、防銹、防盜等保護措施，以確保緩釋型離子接地裝置安全運抵現場而不致因上述原因使其受損，否則賣方將承擔緩釋型離子接地裝置損壞、丟失的責任和經濟損失。

所有的緩釋型離子接地裝置都應使用大小適合、防風雨的堅固木箱或木質板條箱進行包裝。賣方還可將緩釋型離子接地裝置的長度、重量，根據自己的經驗提供適合于本工程環境的包裝方式和包裝重量，供買方確認。

10.2　標志

包裝形式、外觀、質量及標志應滿足相關標準和買方的要求，并保證有足夠的強度來承受在運輸、現場存放和安裝過程中的搬運。包裝箱內應設有合適的緩沖墊、保護性襯墊、墊木或隔離塊，以防止在運輸和搬運過程中的損壞或變形，所有的這些材料應具有化學穩定性、防水性，并不應粘附在緩釋型離子接地裝置上，也不應在緩釋型離子接地裝置戶外集存期間對其產生腐蝕。

為了確保貨物安全到達目的地，所有的包裝箱都應有正確、清晰的標志，以避免由于包裝不完善或難以辨認的標志，導致貨物丟失或誤送。

10.3　裝運及交貨

賣方應負責將緩釋型離子接地裝置運到合同指定的目的地，并保證緩釋型離子接地裝置在運輸過程中不受損壞。除合同條款的規定外，貨物在裝運后24h內，將裝運通知單一式五份空郵給買方。

11 環境條件

11.1 沿線海拔高度：3000~5500m

11.2環境溫度：－30～40℃

11.3 土壤酸堿度：5≤PH≤10

11.4 土壤電阻率：50Ω·m≤ρ≤20000Ω·m

11.5 相對濕度：0%～100%

12 焊接技術要求

12.1 所有焊接點的焊接長度必須到達連線寬度的2倍以上。

12.2 所有焊接點必須做防腐處理。

13 其他

13.1本技術招標規范書編寫時除參考相應的規程規范外，還根據以往工程設計經驗和運行單位反饋的產品使用效果考察了多家公司的相關產品，綜合比較后，在相應規程規范略有提高后，編制了本技術招標規范書，在招標采購時務必滿足本技術規范的技術條件。

13.2 乙方所供設備材料需滿足國家相關標準及行業標準，還須滿足《國家電網公司十八項電網重大反事故措施》中的相關要求。

13.3 乙方應確保所提供產品及服務的質量，提供主要設備材料的合格證等資料；如果由于產品質量所引起的設備故障，乙方須盡快派遣技術人員到現場協助甲方解決問題。
