接地五金件地鐵工程是利用走行軌回流的。由于回流電纜的根數多，又必須安裝在信號專業提供的線路信號死區的位置，而信號死區長度有限，如果現場信號死區的長度無法滿足全部回流電纜的熱熔焊接安裝的要求，通常采用先在走行軌上安裝一塊回流接線板，電纜再與接線板連接的施工方法。均流線的安裝與回流線安裝方法相同。兩者均采用185mm2截面銅芯軟電纜連接在接線板上。
安裝方法：
1、回流接線板的焊接
?。?）操作流程一般為：施工準備、焊接定位、走行軌打磨、模具加熱、走行軌預熱、安裝模具及接線板穿入、焊藥放入及點火、焊點處理、走行軌處理等。
（2）操作過程
?、俸附忧跋却_定回流接線板的焊接位置，一般情況下，回流接線板需焊接在兩軌枕之間的走行軌腰部，同時做向下彎曲，避免與其他設備碰撞，兩接線板間距1850mm。
?、谧咝熊壌蚰?/P>
用角磨機在劃定的區域范圍內對鋼軌進行除銹處理，將走行軌腰部表面部分的銹蝕除掉，露出光亮部分，并使腰部平整無突起，打磨面積約為200×80mm2。
?、勰＞呒訜?/P>
用液化氣噴槍對模具的裝藥孔的內壁進行十秒鐘的烘烤，對模具的內壁及蓋板進行預熱處理。
?、茏咝熊夘A(yù)熱
用液化氣噴槍在走行軌焊接點的背面對鋼軌進行加熱，加熱范圍以打磨范圍為準；加熱走行軌約8分鐘即可；加熱過程中需嚴格控制，防止走行軌過溫加熱或溫度不夠。
?、莅惭b模具及接線板
A、模具及走行軌加熱完成后，將模具安裝在焊點位置，并與走行軌固定牢固，此時應特別注意模具與鋼軌是否密貼，如無法密貼，可用防火泥封堵模具四周的空隙，否則會造成焊粉的泄漏。
B、把接線板與走行軌的接觸邊適當打磨，去除毛刺后，將接線板平行插入模具的穿板孔中。

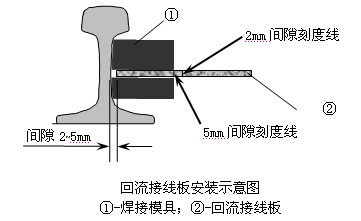

如下圖所示：
⑥焊藥放入及點火
A.將一專用墊片（鐵質）放入儲藥孔底部，防止焊藥放入后漏入穿板孔；墊片放入后，根據焊藥的使用說明，將200劑量和150劑量的焊藥倒入儲藥孔。
B.將點火引藥放進儲藥孔內的焊藥上面，將少許引藥放在模具的儲藥孔的上部邊緣，然后將儲藥孔的蓋蓋上。在接線板上蓋上一張硬皮紙或薄木板，以防止焊藥熔化濺出造成接線板的損傷。
C.用點火槍將儲藥孔上部邊緣的引藥點燃，經過瞬間劇烈反應后，焊藥熔化，并將接線板與走行軌熔接在一起。
注意：在點燃焊藥過程中，會伴隨有大量煙霧升起，并有少量熔渣噴出，所以在點燃前，配合人員需遠離，以防止安全事故發生。
⑦焊點處理
焊接完成后，將模具取下，將焊點上的殘渣用手鉗敲下，同時將模具儲藥孔及蓋板內的殘渣清理干凈，并對焊點進行敲打檢查焊點的焊接質量。
?、嘧咝熊壧幚?/P>
在取下模具進行焊點處理的同時，用液化氣噴槍繼續對焊點背面的走行軌表面進行加熱，加熱時間為5分鐘，使走行軌的溫度緩慢降溫(既緩冷)，以防止焊接對走行軌內部結構帶來變化而損害走行軌。然后在焊點處刷瀝青漆兩遍。
(3)質量控制點：
?、俸附忧氨仨殞ψ咝熊夁M行預熱處理，焊接后必須對走行軌進行緩冷處理，防止溫度的劇烈變化對走行軌帶來的傷害。
②在焊接時如果發現接線板焊接端頭有氧化層，必須用砂紙將氧化層打磨掉，以保證接線板與走行軌的可靠接觸。
?、蹜?yīng)嚴格保證模具與走行軌密貼無縫隙，當模具使用幾次出現縫隙后，應用防火泥進行封嚴，防止熔解的焊劑外流而影響焊接質量。
?、茏咝熊壖訜釙r應均勻，嚴禁火焰對準一處持續加熱。
?、轃崛酆附訒r根據廠家提供的數據嚴格控制焊藥量。
2.均流接線板的焊接
均流接線板的焊接方法和回流接線板相同，唯一的區別是確定其位置，回流接線板兩板之間沿走行軌有1850mm的間距，而均流接線板則沒有，兩塊板是相對的。
如下圖所示：
