1范圍本工藝標準適用于建筑物防雷接地、保護接地、工作接地、重復接地及屏蔽接地裝置安裝工程。
2施工準備
2.1材料要求：
2.1.1鍍鋅鋼材有扁鋼、角鋼、圓鋼、鋼管等，使用時應意采用冷鍍鋅還是采用熱鍍鋅材料，應符合設計規定。產品應有材質檢驗證明及產品出廠合格證。
2.1.2鍍鋅輔料有鉛絲（即鍍鋅鐵絲）、螺栓、墊圈、彈簧墊圈、U型螺栓、元寶螺栓、支架等。
2.1.3電焊條、氧氣、乙炔、瀝青漆，混凝土支架，預埋鐵件，小線，水泥，砂子，塑料管，紅油漆、白油漆、防腐漆、銀粉，黑色油漆等。
2.2主要機具：
2.2.1常用電工工具、手錘、鋼鋼鋸、鋸條、壓力案子、鐵鍬、鐵鎬、大錘、夯桶。2.2.2線墜、卷尺、大繩、粉線袋、絞磨（或倒鏈）、緊線器、電錘、沖擊鉆、電焊機、電焊工具等。
2.3作業條件：
2.3.1接地體作業條件：
2.3.1.1按設計位置清理好場地。
2.3.1.2底板筋與柱筋連接處已綁扎完。
2.3.1.3樁基內鋼筋與柱筋連接處已綁扎完。
2.3.2接地干線作業條件：
2.3.2.1支架安裝完畢。
2.3.2.2保護管已預埋。
2.3.2.3土建抹灰完畢。
2.3.3支架安裝作業條件：
2.3.3.1各種支架已運到現場。
2.3.3.2結構工程已經完成。
2.3.3.3室外必須有腳手架或爬梯。
2.3.4防雷引下線暗敷設作業條件：
2.3.4.1建筑物（或構筑物）有腳手架或爬梯，達到能上人操作的條件。
2.3.4.2利用主筋作引下線時，鋼筋綁扎完畢。
2.3.5防雷引下線明敷設作業條件：
2.3.5.1支架安裝完畢。
2.3.5.2建筑物（或構筑物）有腳手架或爬梯達到能上人操作的條件。
2.3.5.3土建外裝修完。
2.3.6避雷帶與均壓環安裝作業條件：土建圈梁鋼筋正在綁扎時，配合作此項工作。
2.3.7避雷網安裝作業條件：
2.3.7.1接地體與引下線必須做完。
2.3.7.2支架安裝完畢。
2.3.7.3具備調直場地和垂直運輸條件。
2.3.8避雷針安裝作業條件：
2.3.8.1接地體及引下線必須做完。
2.3.8.2需要腳手架處，腳手架搭設完畢。
2.3.8.3土建結構工程已完，并隨結構施工做完預埋件。
3操作工藝

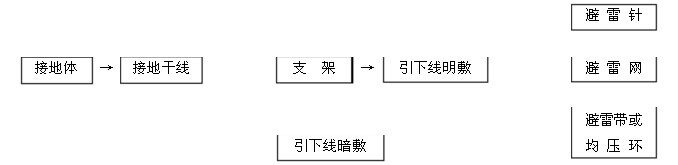

3.1工藝流程：
3.2接地體安裝工藝：人工接地體（極）安裝應符合以下規定：

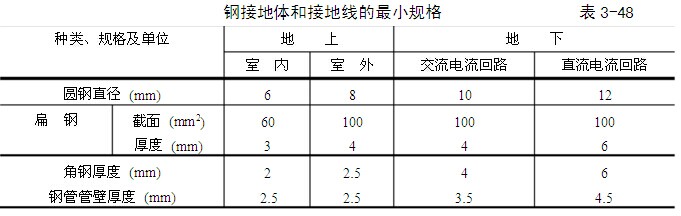

3.2.1人工接地體（極）的最小尺寸見表3-48所示。
3.2.2接地體的埋設深度其預部不應小于0.6m，角鋼及鋼管接地體應垂直配置。
3.2.3垂直接地體長度不應小于2.5m，其相互之間間距一般不應小于5m。
3.2.4接地體理設位置距建筑物不宜小于1.5m；遇在垃圾灰渣等埋設接地體時，應換土，并分層夯實。
3.2.5當接地裝置必須埋設在距建筑物出入口或人行道小于3m時，應采用均壓帶做法或在接地裝置上面敷設50～90mm厚度瀝青層，其寬度應超過接地裝置2m。3.2.6接地體（線）的連接應采用焊接，焊接處焊縫應飽滿并有足夠的機械強度，不得有夾渣、咬肉、裂紋、虛焊、氣孔等缺陷，焊接處的藥皮敲凈后，刷瀝青做防腐處理。
3.2.7采用搭接焊時，其焊接長度如下：
3.2.7.1鍍鋅扁鋼不小于其寬度的2倍，三面施焊。（當扁鋼寬度不同時，搭接長度以寬的為準）。敷設前扁鋼需調直，煨彎不得過死，直線段上不應有明顯彎曲，并應立放。
3.2.7.2鍍鋅圓鋼焊接長度為其直徑的6倍并應雙面施焊（當直徑不同時，搭接長度以直徑大的為準）。
3.2.7.3鍍鋅圓鋼與鍍鋅扁鋼連接時，其長度為圓鋼直徑的6倍。
3.2.7.4鍍鋅扁鋼與鍍鋅鋼管（或角鋼）焊接時，為了連接可靠，除應在其接觸部位兩側進行焊接外，還應直接將扁鋼本彎成弧形（或直角形）與鋼管（或角鋼）焊接。
3.2.8當接地線遇有白灰焦渣層而無法避開時，應用水泥砂漿全面保護。
3.2.9采用化學方法降低土壤電阻率時，所用材料應符合下列要求：3.2.9.1對金屬腐蝕性弱；
3.2.9.2水溶性成分含量低。
3.2.10所有金屬部件應鍍鋅。操作時，注意保護鍍鋅法。
3.3人工接地體（極）安裝：
3.7.1.1所有金屬部件必須鍍鋅，操作時注意保護鍍鋅層。
3.7.1.2采用鍍鋅鋼管制做針尖，管壁厚度不得小于3mm，針尖刷錫長度不得小于70mm。
3.7.1.3多節避雷外針節尺寸見表3-49。
3.7.1.4避雷針應垂直安裝牢固，垂直度允許偏差為3/1000。
3.7.1.5焊接要求詳見第22.4.2條清除藥皮后刷防銹漆。
3.7.1.6避雷針一般采用圓鋼或鋼管制成，其直徑不應小于下列數值：針體各節尺寸表3-49項目針全高1.02.03.04.05.0上節中節下節1000——2000——15001500—100015001500150015001200a獨立避雷針一般采用直徑為19mm鍍鋅圓鋼。b屋面上的避雷針一般直采用直徑25mm鍍鋅鋼管。c水塔頂部避雷針采用直徑25mm或40mm的鍍鋅鋼管。d煙囪頂上避雷針采用直徑25mm鍍鋅圓鋼或直徑為40mm鍍鋅鋼管。e避雷環用直徑12mm鍍鋅圓鋼或截面為100mm2鍍鋅扁鋼，其厚度應為4mm。
3.7.2避雷針制作：按設計要求的材料所需的長度分上、中、下三節進行下料。如針尖采用鋼管制作，可先將上節鋼管一端鋸成鋸齒形，用手錘收尖后，進行焊縫磨尖，涮錫，然后將另一端與中、下二節鋼管找直，焊好。
3.7.3避雷針安裝：先將支座鋼板的底板固定在預埋的地腳螺栓上，焊上一塊助板，再將避雷針立起，找直、找正后，進行點焊，然后加以校正，焊上其它三塊肋板。最后將引下線焊在底板上，清除藥皮刷防銹漆。
3.8支架安裝：
3.8.1支架安裝應符合下列規定：
3.8.1.1角鋼支架應有燕尾，其埋注深度不小于100mm，扁鋼和圓鋼支架埋深不小于80mm。
3.8.1.2所有支架必須牢固，灰漿飽滿，橫平豎直。
3.8.1.3防雷裝置的各種支架頂部一般應距建筑物表面100mm；接地干線支架其頂部應距墻面20mm。
3.8.1.4支架水平間距不大于1m（混凝土支座不大于2m）；垂直間距不大于l.5m。各間距應均勻，允許偏差30mm。轉角處兩邊的支架距轉角中心不大于250mm。
3.8.1.5支架應平直。水平度每2m檢查段允許偏差3/1000，垂直度每3m檢查段允許偏差2/1000；但全長偏差不得大于10mm。
3.8.1.6支架等鐵件均應做防腐處理。
3.8.1.7埋注支架所用的水泥砂漿，其配合比不應低于1∶2。
3.8.2支架安裝
3.8.2.1應盡可能隨結構施工預埋支架或鐵件。
3.8.2.2根據設計要求進行彈線及分檔定位。
3.8.2.3用手錘、鏨子進行剔洞，洞的大小應里外一致。
3.8.2.4首先埋注一條直線上的兩端支架，然后用鉛絲拉直線埋注其它支架。在埋注前應先把洞內用水澆濕。
3.8.2.5如用混凝土支座，將混凝土支座分檔擺好。先在兩端支架間拉直線，然后將其它支座用砂漿找平找直。3
.8.2.6如果女兒墻預留有預埋鐵件，可將支架直接焊在鐵件上，支架的找直方法同前。
3.9防雷引下線暗敷設：
3.9.1防雷引下線暗敷設應符合下列規定：
3.9.1.1引下線扁鋼截面不得小于25mm×4mm；圓鋼直徑不得小于12mm。
3.9.1.2引下線必須在距地面1.5～1.8m處做斷接卡子或測試點（一條引下線者除外）。斷接線卡子所用螺栓的直徑不得小于10mm，并需加鍍鋅墊圈和鍍鋅彈簧墊圈。3.9.1.3利用主筋作暗敷引下線時，每條引下線不得少于二根主筋。
3.9.1.4現澆混凝土內敷設引下線不做防腐處理。焊接要求見3.2節。
3.9.1.5建筑物的金屬構件（如消防梯、煙囪的鐵爬梯等）可作為引下線，但所有金屬部件之間均應連成電氣通路。
3.9.1.6引下線應沿建筑的外墻敷設，從接閃器到接地體，引下線的敷設路徑，應盡可能短而直。根據建筑物的具體情況不可能直線引下時，也可以彎曲，但應注意彎曲開口處的距離不得等于或小于彎曲都線段實際長度的0.l倍。引下線也可以暗裝，但截門應加大一級，暗裝時還應注意墻內其它金屬構件的距離。
3.9.1.7引下線的固定支點間距離不應大于2m，敷設引下線時應保持一定松緊度。
3.9.1.8引下線應躲開建筑物的出入口和行人較易接觸到的地點，以免發生危險。
3.9.1.9在易受機械損壞的地方、地上約1.7m至地下0.3m的一段地線應加保護措施，為了減少接觸電壓的危險，也可用竹筒將引下線套起來或用絕緣材料纏繞。3.9.1.10采用多根明裝引下線時，為了便于測量接地電阻，以及檢驗引下線和接地線的連接狀況，應在每條引下線距地1.8～2.2m處放置斷接卡子。利用混凝土柱內鋼筋作為引下線時，必須將焊接的地線連接到首層、配電盤處并連接到接地端子上，可在地線端于處測量接地電阻。
3.9.1.11每棟建筑物至少有兩根引下線（投影面積小于50m2的建筑物例外）。防雷引下線最好為對稱位置，例如兩根引下線成“—”字形或“乙”字形，四根引下線要做成“I”字形，引卜線間距離不應大于20m，當大于20m時應在中間多引一根引下線。
3.9.2防雷引下線暗敷設做法：
3.9.2.1首先將所需扁鋼（或圓鋼）用手錘（或鋼筋扳子）進行調直或種直。
3.9.2.2將調直的引下線運到安裝地點，按設計要求隨建筑物引上，掛好。
3.9.2.3及時將引下線的下端與接地體焊接好，或與斷接卡子連接好。隨看建筑物的逐步增高，將引下線敷設于建筑物內至屋頂為止。如需接頭則應進行焊接，焊接后應敲掉藥皮并刷防銹漆（現澆混凝土除外），并請有關人員進行隱檢驗收，做好記錄。
3.9.2.4利用主筋（直徑不少于φ16mm）作引下線時，按設計要求找出全部主筋位置，用油漆作好標記，距室外地坪1.8m處焊好測試點，隨鋼筋逐層串聯焊接至頂層，焊接出一定長度的引下線，搭接長度不應小于100mm，做完后請有關人員進行隱檢，做好隱檢記錄。
3.9.2.5土建裝修完畢后，將引下線在地面上2m的一段套上保護管，并用卡子將其固定牢固，刷上紅白相間的油漆。
3.9.2.6焊接要求見3.2節。
3.10防雷引下線明敷設
3.10.1防雷引下線明敷設應符合下列規定：
3.10.1.1引下線的垂直允許偏差為2/1000。3.10.1.2引下線必須調直后進行敷設，彎曲處不應小于90°，并不得彎成死角。
3.10.1.3引下線除設計有特殊要求者外，鍍鋅扁鋼截面不得小于48mm2，鍍鋅圓鋼直徑不得小于8mm。
3.10.1.4有關斷接卡子位置應按設計及規范要求執行。
3.10.1.5焊接及塔接長度應按有關規范執行。
3.10.2防雷引下線明敷設
3.10.2.1引下線如為扁鋼，可放在平板上用手錘調直；如為圓鋼葉將圓鋼放開。一端固定在牢固地錨的機具上，另一端固定在絞磨（或倒鏈）的夾具上進行冷拉直。3.10.2.2將調直的引下線運到安裝地點。
3.10.2.3將引下線用大繩提升到最高點，然后由上而廠逐點固定，直至安裝斷接卡子處。如需接頭或安裝斷接卡子，則應進行焊接。焊接后，清除藥皮，局部調直，刷防銹漆。
3.10.2.4將接地線地面以上二米段，套上保護管，并卡固及刷紅白油漆。
3.10.2.5用鍍鋅螺栓將斷接卡子與接地體連接牢固。
